Product info

laser

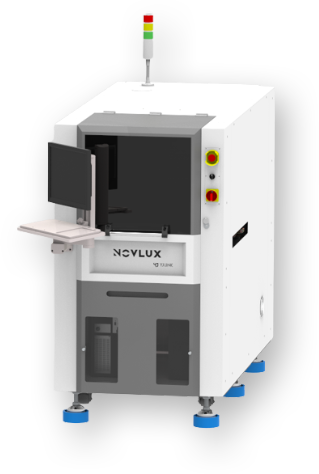

와이제이링크의 핵심 장비 중 하나인 레이저 마킹기는 PCB에 바코드, 문자 등을 마킹하는 장비로 CO2, Hybrid 두 가지 모델로 구성되어 있습니다. 정밀한 마킹 성능과 높은 생산성, 사용자 편의를 갖춘 와이제이링크 레이저 마킹기는 뛰어난 품질을 인정받고 있습니다.

스위치
인버팅 기능
내부 구성
개별 마킹/멀티 마킹
모델 CO2 Hybrid
시스템 동작 X, Y-axes Head moving X, Y-axes Stage moving
레이저 KEYENCE head / 30W KEYENCE head / 13W
인버팅 기능 (Inverting)

인버팅 기능이 적용되어 양면 마킹이 가능합니다.

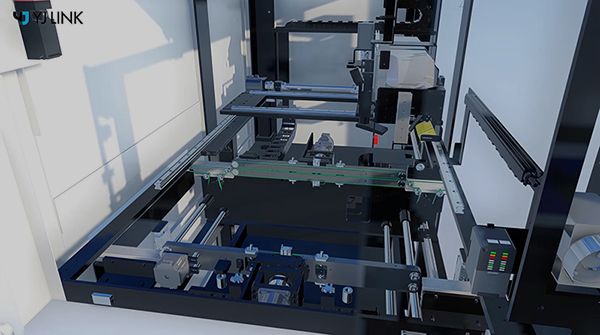

내부 구성

카메라(Camera)

  • 피듀셜 인식
  • 키마크 확인(오삽방지)
  • 마킹 위치 teaching

인버팅(Inverting)

  • 양면 마킹

스캐너(Scanner)

  • 바코드 리딩
1
2
3

1. Camera

  • 피듀셜 인식
  • 키마크 확인(오삽방지)
  • 마킹 위치 teaching

2. 인버팅

  • 양면 마킹

3. 스캐너

  • 바코드 리딩
개별 마킹 / 멀티 마킹

개별 마킹

멀티 마킹

레이저 마킹 방식은 '개별 마킹'이 표준입니다

여기서 사이클 타임의 개선방안으로 '멀티 마킹'을 옵션으로 적용할수 있습니다.

멀티 마킹은 멀티 스캐닝을 지원하는 스캐너를 부착하여 다수의 바코드를 동시에 마킹 및 스캔할 수 있으며, 개별 마킹 대비 사이클 타임이 개선되는 효과를 보였습니다.
